現如今，鋰電池深受大家喜愛。大家可以在電腦筆記本，PDA，手機和iPod和無人飛機中尋找它們。它們是那么的普遍，但是它們是一些最充滿活力的可充電電池。有許多小伙伴想了解一下鋰電池的內部結構，好吧，下面簡單發個圖讓大家了解一下鋰電池的結構是怎么一個樣子的。

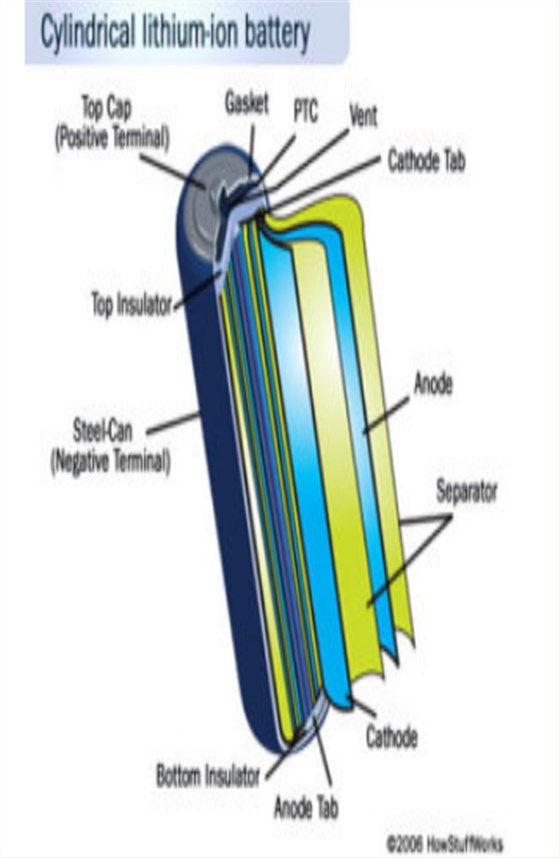

這個金屬外殼有一個長螺旋，包括三個壓在一起的薄片：

1.一個正極

2.一個負極

3.一個分離設備

在外殼內部結構，這些片材浸沒在充當電解質的有機溶劑中。醚是很常見的一種溶劑。隔板是非常薄的微孔塑料板。簡而言之，它將正極和負極分離開來，與此同時容許離子通過。正極由鋰鈷氧化物或氧化鈷鋰(LiCoO2)制成。負極由碳制成。當鋰電池充電時，鋰離子通過電解質從正電極移動到負電極并附著到碳上。
